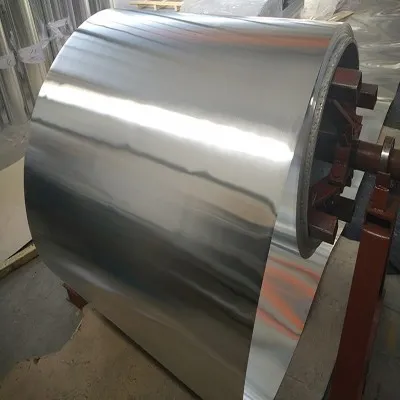

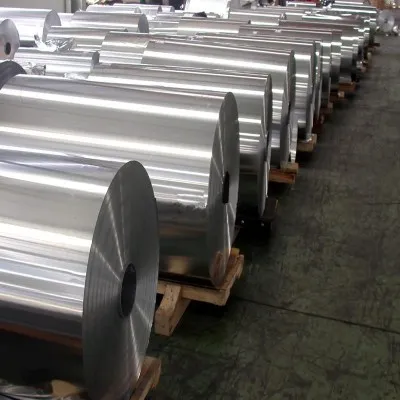

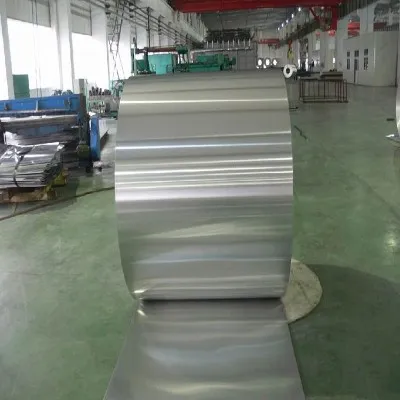

¿Qué son las bobinas de aluminio aislante?
Las bobinas de aislamiento de aluminio son productos de aislamiento térmico diseñados para proyectos de construcción, industriales y HVAC. Sirven como una cubierta exterior duradera para materiales aislantes, bloqueando la transferencia de calor y protegiendo la capa aislante contra daños físicos y la intemperie. Las bobinas se fabrican mediante laminado de aleación, pre-tratamiento de la superficie, como desengrasado y decapado, acabado de superficie opcional y calibración de calidad, de modo que la suavidad de la superficie, la uniformidad dimensional y la maleabilidad permitan una integración perfecta con el sistema de aislamiento. Cumplen con estándares internacionales como ASTM B209, EN 485-2 y GB/T 3880, y se utilizan para aislamiento de tuberías, revestimiento de paredes, almacenamiento en frío y conductos de HVAC.
Opciones de aleaciones y sus funciones
Tres aleaciones cubren las principales necesidades del proyecto. 1060 el aluminio puro ofrece una excelente conductividad térmica de aproximadamente 230 W por metro-kelvin y una maleabilidad superior, lo que lo hace ideal para aislamiento interior, almacenamiento en frío y aplicaciones que requieren envoltura hermética. 3003, el aluminio-grado de manganeso agrega rigidez estructural y durabilidad para tuberías industriales, semi-revestimientos para exteriores y áreas de alto-tráfico. 5052, El grado de aluminio-magnesio ofrece resistencia a la humedad y resistencia mecánica mejoradas para ambientes húmedos, regiones costeras y sistemas de aislamiento al aire libre.
Rendimiento térmico y mecánico
Las bobinas actúan como una capa protectora equilibrada que funciona con el material aislante para bloquear la transferencia de calor, creando un sistema sellado que evita la ganancia de calor en cámaras frigoríficas y tuberías o la pérdida de calor en conductos HVAC y calderas industriales. Las mejoras típicas en la eficiencia energética se sitúan entre el 30 y el 40 por ciento en comparación con el aislamiento sin protección. Con una densidad de aproximadamente 2,70 a 2,72 g por centímetro cúbico, las bobinas son significativamente más livianas que las camisas de acero o de acero inoxidable y funcionan de manera estable en un amplio rango de temperaturas de aproximadamente -40 C a 120 C sin deformarse. La conductividad térmica del material de la bobina en sí es de 200 a 237 W por metro Kelvin, dependiendo de la aleación.
Especificaciones técnicas
Los valores mecánicos típicos por aleación son: 1060 con al menos 99,6 por ciento de aluminio, resistencia a la tracción de 75 a 150 MPa, alargamiento de al menos 10 por ciento, en temple O, H14 o H18; 3003 con resistencia a la tracción de 180 a 210 MPa, alargamiento de al menos 8 por ciento, en H24; y 5052 con resistencia a la tracción de 210 a 260 MPa, alargamiento de al menos 15 por ciento, en H32 o H34. El espesor varía de 0,30 mm a 1,5 mm, siendo común de 0,5 a 0,8 mm para aislamiento de tuberías y de 0,8 a 1,5 mm para revestimiento, y la tolerancia de espesor está dentro de más o menos 0,02 a 0,03 mm. Los anchos varían de 800 mm a 2000 mm, los pesos de las bobinas de 200 kg a 2500 kg y los diámetros interiores son de 508 mm o 610 mm. Las opciones de superficie son acabado laminado, anodizado de 10 a 20 micrones y revestimiento de poliéster de 20 a 30 micrones para sistemas de revestimiento exterior-.
Aplicaciones
El aislamiento de tuberías y tanques industriales es el uso más extendido y cubre tuberías, tanques de almacenamiento y calderas que transportan fluidos, productos químicos o productos derivados del petróleo fríos o calientes, en refinerías, plantas químicas e instalaciones de fabricación. El aislamiento de los conductos de HVAC utiliza las bobinas como cubiertas exteriores que reducen la condensación y protegen el aislamiento de los conductos en edificios comerciales, hospitales y centros comerciales. Los sistemas de refrigeración y almacenamiento en frío, incluidos almacenes, camiones frigoríficos y congeladores, se benefician de un rendimiento estable a baja temperatura y de superficies fáciles-de-limpiar. Las bobinas también se integran en sistemas de aislamiento de envolventes de edificios, instalaciones agrícolas y de procesamiento de alimentos y edificios prefabricados o temporales.
Consejos de fabricación e instalación
Manipule las bobinas con eslingas suaves no-abrasivas o ganchos recubiertos de goma-, mantenga la película protectora en su lugar hasta la instalación y guárdelas verticalmente en un almacén limpio y seco con una humedad relativa igual o inferior al 60 por ciento. Corte con herramientas de precisión, como una cortadora láser o una sierra circular con hoja de carburo, para mantener los bordes libres de rebabas-, ya que las hojas desafiladas comprometen la adhesión del aislamiento. Envuelva la bobina firmemente alrededor del aislamiento para que no queden espacios de aire, asegúrela con sujetadores de aluminio o acero inoxidable equipados con arandelas de neopreno y selle las superposiciones y juntas con selladores compatibles con el aluminio-. Para tuberías, superponga el serpentín entre 50 y 100 mm para lograr un sellado hermético. Limpie la superficie anualmente con un detergente suave y un paño suave, e inspeccione semestralmente para ver si hay sujetadores flojos, desgarros o aislamiento expuesto.
Preguntas frecuentes
¿Qué aleación debo elegir para el aislamiento exterior?
5052 es la opción recomendada para sistemas costeros y exteriores porque ofrece la mejor resistencia a la humedad y resistencia mecánica. 3003 adecuada para revestimientos semi-exteriores, y 1060 es ideal para aislamiento interior y almacenamiento en frío donde es importante una envoltura hermética.
¿Qué rango de temperatura pueden soportar estas bobinas?
Los serpentines funcionan de manera estable entre aproximadamente -40 C y 120 C, lo que cubre almacenamiento en frío, tuberías refrigeradas, conductos HVAC y sistemas industriales de temperatura media. Para temperaturas de servicio más altas, se debe revisar el diseño del sistema de aislamiento con el proveedor.
¿Se pueden anodizar o revestir las bobinas de aluminio aislante?
Sí. El anodizado de 10 a 20 micrones mejora la resistencia al desgaste para uso húmedo en interiores y semi-exteriores, mientras que el recubrimiento de poliéster de 20 a 30 micrones agrega protección UV y retención de color para sistemas de revestimiento exterior-.
¿Cómo se deben almacenar las bobinas?
Almacene verticalmente en estantes exclusivos en un almacén seco con una humedad relativa igual o inferior al 60 por ciento, mantenga la película protectora en su lugar y evite apilarlos para evitar deformaciones y daños a la superficie.
¿Por qué utilizar revestimiento de aluminio en lugar de acero?
El aluminio pesa aproximadamente un tercio del acero, lo que reduce los costos de transporte, manipulación e instalación, y se forma fácilmente alrededor de tuberías curvas y conductos irregulares. También es totalmente reciclable y resistente a la corrosión-en servicio atmosférico.
P: ¿Qué aleaciones se utilizan para aislar bobinas de aluminio?
Las aleaciones estándar son 1060 y 1100 para revestimientos generales donde la formabilidad y el costo son importantes, 3003 para mayor resistencia y mejor resistencia a la corrosión, y 5052 para plantas marinas y químicas donde se requiere el máximo rendimiento contra la corrosión.
P: ¿Qué espesor es típico de la bobina de revestimiento aislante?
La bobina de revestimiento suele tener un espesor de 0,4 a 0,8 mm, de 0,4 a 0,5 mm para cubiertas aislantes interiores y de 0,6 a 0,8 mm para servicios industriales y exteriores; la forma corrugada de los mismos medidores agrega rigidez y se usa en tanques y tuberías grandes.
P: ¿Qué rango de temperatura puede soportar la bobina de aluminio aislante?
El revestimiento de aluminio funciona continuamente desde aproximadamente -45 grados hasta 200-260 grados dependiendo de la aleación y el recubrimiento, lo que cubre líneas de proceso de agua fría, vapor y caliente; para temperaturas más altas, normalmente se sustituye el revestimiento de acero inoxidable.
P: ¿Cómo se instala el serpentín sobre el aislamiento de la tubería?
La bobina se corta o enrolla alrededor de la tubería aislada con una superposición de 25-50 mm, se asegura con bandas, tornillos o costuras con cierre a presión, y los accesorios se cubren con codos de aluminio preformados; los solapes se orientan hacia abajo para evitar el agua y se sellan con masilla en servicio al aire libre.
P: ¿Por qué se utiliza aluminio en lugar de acero para el revestimiento aislante?
El aluminio pesa aproximadamente un-tercio del acero galvanizado, no se oxida y no necesita pintura, lo que reduce los costos de instalación y mantenimiento de por vida; su película de óxido natural también resiste la condensación y las atmósferas químicas comunes alrededor de las tuberías aisladas.
