Sí, a menudo lo hace. Muchos clientes enfrentan un problema crítico en el que la placa de aluminio 6061-T6 se agrieta o fractura completamente durante la flexión de 90 grados. Este es un problema común, pero se puede solucionar con el conocimiento del material y el proceso de fabricación adecuados.
Este artículo explicará exactamente por qué el 6061-T6 es difícil de doblar y cómo GNEE fabrica con éxito piezas dobladas complejas sin agrietarse.
¿Por qué la placa de aluminio 6061-T6 tiende a agrietarse cuando se dobla?
El "T6" en 6061-T6 se refiere a su temperamento. Este aluminio ha sido tratado térmicamente en solución y luego envejecido artificialmente. Este proceso crea una estructura de grano interna fuerte y dura.
En pocas palabras:El templado T6 le da a la placa de aluminio una alta resistencia pero reduce significativamente su ductilidad (su capacidad de doblarse sin romperse).
Cuando se intenta forzar este material endurecido a formar una curva cerrada de 90 grados, la superficie exterior se estira más allá de su límite, provocando que se agriete. Para aplicaciones que requieren un conformado fácil, las aleaciones más blandas como 3003 o 5052 son mucho más adecuadas.
6061 Resistencia máxima a la tracción versus límite elástico
| Aspecto | Límite elástico (YS) | Resistencia máxima a la tracción (UTS) |
|---|---|---|
| Significado físico | El umbral donde termina la deformación elástica y comienza la deformación (plástica) irreversible - el material ya no puede volver a su forma original. | El esfuerzo de ingeniería máximo que el material puede soportar. Una vez superado, se produce un "cuello" localizado, que conduce a un debilitamiento progresivo y eventualmente a una fractura. |
| Aplicación de diseño | La base del diseño funcional - garantiza que los componentes permanezcan libres de dobleces o distorsiones permanentes bajo cargas operativas normales. Fundamental para preservar la alineación, las tolerancias y la integridad estructural. | El límite definitorio en el diseño-orientado a la seguridad - establece el punto absoluto de falla. Esencial para calcular factores de seguridad y determinar la capacidad de supervivencia en condiciones de sobrecarga extremas y raras. |
| Modo de falla | Superar el límite elástico da como resultado una falla funcional. La pieza se deforma permanentemente y normalmente no es apta para el servicio, aunque es posible que no se haya fracturado. | Acercarse o superar la UTS marca el inicio del colapso estructural. El componente se está fracturando o al borde de un colapso catastrófico. |
| Relevancia para 6061-T6 | Con un límite elástico de 276 MPa, este valor guía diseños como cuadros de bicicletas y brazos de drones donde la rigidez y la estabilidad dimensional son críticas. | A 310 MPa, la brecha entre YS y UTS resalta una-región de endurecimiento por deformación - un margen de seguridad integrado-que permite que la aleación absorba energía adicional después de ceder antes de la falla final. |
¿Cómo prevenir grietas en el doblado de aluminio 6061-T6?
En GNEE, garantizamos resultados de alta-calidad controlando tres factores clave:
- Respete el radio de curvatura mínimo:Esta es la regla más crítica. El radio de curvatura interior debe ser lo suficientemente grande para evitar sobrecargar el material. Intentar una curvatura cerrada y con un radio- estrecho es la causa principal del agrietamiento.
- Doblar a lo largo de la fibra:La placa de aluminio tiene una dirección de veta proveniente del proceso de laminación. Para obtener el doblez más limpio con el menor riesgo de agrietamiento, la línea de doblez debe estar orientada transversalmente (perpendicular a) la fibra.
- Utilice las herramientas correctas:Para doblar 6061-T6 se requiere una plegadora con una abertura de matriz en V más amplia. Esta técnica de "flexión con aire" permite una curvatura más gradual y ayuda a gestionar la recuperación elástica del material, a diferencia del "tocar fondo", que ejerce demasiada tensión sobre la placa.
Tabla de rendimiento: doblado de placa de aluminio 6061-T6 frente a . 6061-O
Para comprender la diferencia, consulte los radios de curvatura mínimos recomendados a continuación. El radio se expresa como múltiplo del espesor del material (t).
| Espesor del material (t) | 6061-T6 mín. Radio de curvatura (recomendado) | 6061-O (recocido) mín. Radio de curvatura (recomendado) | Tasa de éxito en la formación |
| Hasta 0,064" (1,6 mm) | 1,5 t a 2,5 t | 0 a 1t | Alto |
| 0,065" - 0.125" (3,2 mm) | 2,5t a 4t | 0,5t a 1,5t | Medio-Alto |
| 0,126" - 0.250" (6,35 mm) | 3,5t a 5t | 1t a 2t | Requiere un control cuidadoso |
| >0,250" (6,35 mm) | 5t a 7t+ | 1,5t a 3t | Alto riesgo de agrietamiento (T6) |
Conclusión:Para cualquier espesor dado, 6061-T6 requiere un radio de curvatura mucho mayor que el templado suave y recocido en forma de 'O'.
¿Cuál es la solución para piezas complejas que requieren resistencia del aluminio 6061-T6?
Si su diseño requiere curvaturas complejas o ángulos agudos de 90 grados pero, en última instancia, debe poseer toda la resistencia del templado T6, intentar doblar el material en su estado T6 no es el camino de fabricación correcto.
La solución profesional GNEE:
Comenzamos formando la pieza usandoPlaca de aluminio templado 6061-O (recocido). Este material es suave y dúctil, lo que nos permite crear formas complejas y curvas cerradas fácilmente, sin riesgo de agrietamiento.

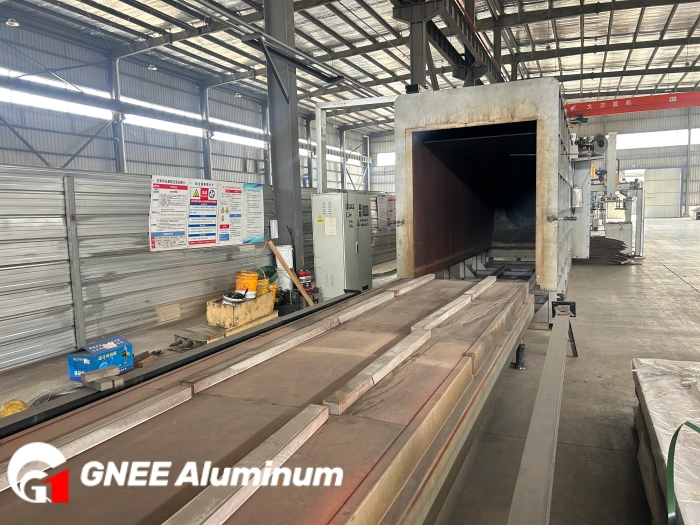

Una vez formada con éxito la pieza, se transfiere a nuestros hornos de tratamiento térmico calibrados.
Luego, la pieza terminada se somete a un proceso de tratamiento térmico completo y controlado para llevarla altemperamento T6, restaurando su alta resistencia y dureza para cumplir con sus especificaciones de diseño.
Este proceso de dos-pasos garantiza tanto la geometría compleja de su pieza como las propiedades mecánicas requeridas del producto final.
¿Busca un socio confiable en la fabricación de placas de aluminio?
Doblar con éxito aluminio 6061-T6 requiere una profunda experiencia en materiales y un control preciso del proceso. Un enfoque incorrecto generará altas tasas de desperdicio, retrasos en los proyectos y mayores costos.
GNEE es un fabricante especializado y fabricador de placas de aluminio.Mantenemos un gran inventario de placas de aluminio 6061 en T6, O y otros templados, y brindamos servicios de corte de precisión, doblado y tratamiento térmico certificado.
